ATC系列 |

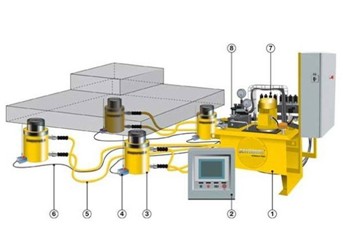

PLC控制多点同步顶升示意图 |
产品简介：
◎PLC同步顶升系统系统可分为5个部分：液压泵站、PLC计算机控制系统、液压终端、位移压力检测与人机界面操作系统；
◎位移同步精度1mm，同步控制点数：4，8，12，16，20，40，80，99；
产品特点：
◎高速置零、低速顶升，升降速度可以任意控制；
◎液压千斤顶内置式(或外置)位移、压力传感器、均载阀，保证了顶升系统在恶劣工作环境下的高可靠性；
◎均载阀的过载保护功能，避免了多缸顶升时常见的胀缸事故；
◎先进的进油调速和重载先降液压回路，不单是顶升时达到高精度同步，在带载下降时同样可保证高精度同步；
◎操作简便直观，并可实现工作的侧滚、俯仰等姿态的调整；
◎可以挂接彩色触摸屏，实时在线显示顶升位移和顶升载荷，也可挂接工控机实时记录施工全过程；
适用场合：
主要应用建筑物的移位、顶升，古树名木整体平移，建筑物斜倾，结构加固补强。桥梁支座更换，大跨度钢桥的合拢，桥梁不能满足净空高度而进行的改造等；
|
同步点数 |
型号 |
同步精度
（mm） |
同步内容 |
组内力同步 |
偏组功能 |
操作方式 |
外形款式 |
|
4 |
ATC-4 |
1 |
顶升位移 |
无 |
无 |
按钮 |
便携式 |
|
8 |
ATC-8 |
1 |
顶升位移 |
无 |
无 |
按钮 |
便携式 |
|
12 |
ATC-12 |
1 |
顶升位移 |
无 |
无 |
触摸屏 |
便携式 |
|
16 |
ATC-16 |
1 |
顶升位移 |
无 |
无 |
触摸屏 |
便携式 |
|
16 |
ATC-16T |
1 |
顶升位移 |
有 |
有 |
触摸屏 |
便携式 |
|
20 |
ATC-20 |
1 |
顶升位移 |
无 |
无 |
触摸屏 |
便携式 |
|
20 |
ATC-20T |
1 |
顶升位移 |
有 |
有 |
触摸屏 |
便携式 |
|
40 |
ATC-40 |
1 |
顶升位移 |
无 |
无 |
触摸屏 |
便携式 |
|
40 |
ATC-40T |
1 |
顶升位移 |
有 |
有 |
触摸屏 |
便携式 |
|
80 |
ATC-80 |
1 |
顶升位移 |
无 |
无 |
触摸屏 |
便携式 |
|
80 |
ATC-80T |
1 |
顶升位移 |
有 |
有 |
触摸屏 |
便携式 |
|
80 |
ATC-80TP |
1 |
顶升位移 |
有 |
有 |
触摸屏 |
工作台式 |
