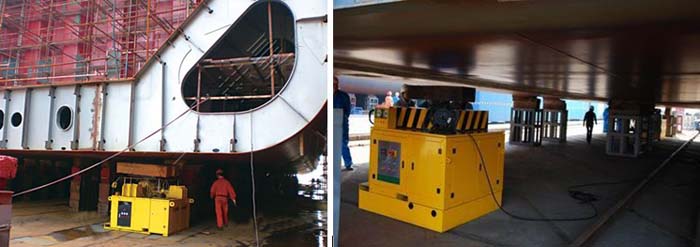

全自动三维调整机说明：
◎全自动三维调整设备的自行走通过液压马达直接驱动，具备3°的标准爬坡能力，可适应船坞、地面和船台的工况使用。水平和垂直想调整范围可根据需求定制。
◎设备最低高度可根据坞墩高度定制，标准的设备低高度为1200mm，部分型号设备低高度为800mm；设备高高度可根据工况定制。
全自动三维调整设备的优势：
◎节约船厂宝贵的大型龙门吊资源，提高分段总组造船的效率与精度，降低劳动强度并促进职业健康，专业团队专为分段合拢工艺设计，集成液压、机械和电气控制技术，可为每个船厂工况进行量身定制。
◎模块化理念，ISO质量体系保证，各大船厂广泛推广应用并获得好评。根据客户使用反馈不断进行改善，可多台或几十台电脑同步控制应用于分段或巨型总段调整定位;
全自动三维调整设备型号及技术特征：
单台设备承载能力:100-600吨。垂直方向调整范围0-250mm。水平方向调整范围0-150mm。设备短距运输：自带液压动力行走。专为"总组造船法"的船体分段合拢工艺而设计，可使分段在三个维度，六个方向进行精确调整。采用高品质超高压产品，使得设备具备整体重量轻、体积小、回转半径小的特点。液压技术、智能化控制技术和机械制造技术一体化集成；使用和操作简单，通过线控按钮盒可完成全部动作
|
型号 |
单台顶升力
（T） |
垂直调整
（mm） |
水平调整
（mm） |
工作压力
（Mpa） |
可倾斜角度
（°） |
单台重量
（T） |
|
ATA-100 |
100 |
200 |
150 |
70 |
5 |
2.3 |
|
ATA-200 |
200 |
250 |
150 |
70 |
5 |
2.8 |
|
ATA-300 |
300 |
250 |
150 |
70 |
5 |
3.4 |
|
ATA-400 |
400 |
250 |
150 |
70 |
5 |
4.0 |
|
ATA-500 |
500 |
250 |
150 |
70 |
5 |
4.6 |
|
ATA-600 |
600 |
250 |
150 |
70 |
5 |
5.8 |
